Однофазная линейка TE71
Электросчётчик TE71 MP-1-3 и линейка TE71
Сравниваем TE71 MP-1-3, SP-1-3 и MG-1-3 по току, модему, тарифам и классу точности. Поможем выбрать модификацию для квартиры, дома или организации.
- PLC во всех моделях
- Есть гарантия
- Карасарай и Чиланзар
Что такое линейка TE71
TE71 — серия однофазных электронных счётчиков производства Ташэлектроаппарат. В карточках товаров страной производства указан Узбекистан. Все модели серии, которые есть в нашем каталоге, рассчитаны на сеть 220 В и прямое включение: трансформаторы тока для них не нужны. В поиске модель часто пишут по-разному — латиницей, кириллицей, с пробелами или без, — но речь идёт об одном семействе приборов.

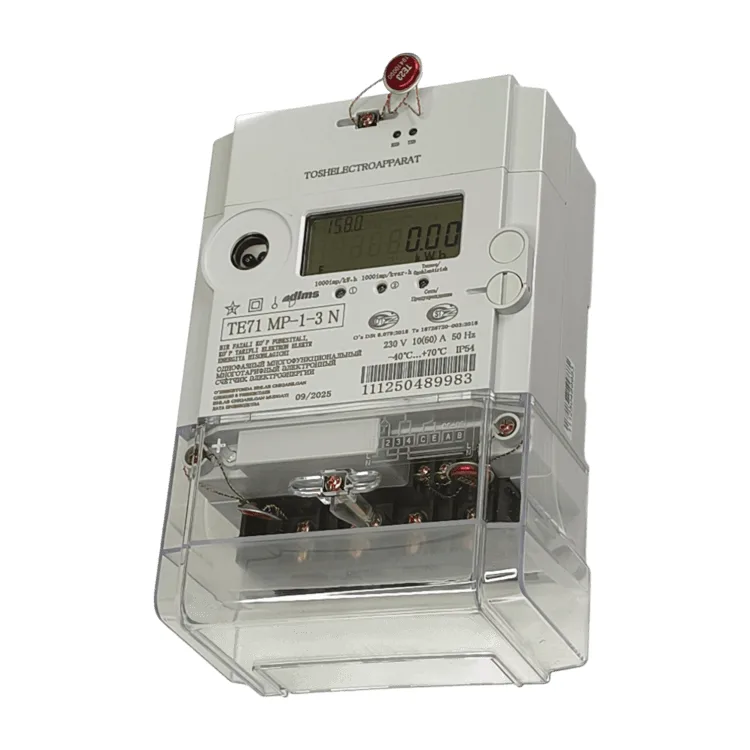

Самая востребованная модификация — однофазный счётчик TE71 MP-1-3 на 10–60 А с PLC-модемом и учётом по четырём тарифам. На странице товара собраны его полные характеристики и комплектация. Здесь мы смотрим шире: чем MP-1-3 отличается от соседних моделей, где применяется линейка и как выбрать вариант под конкретный объект.
Что означают MP, SP и MG
В описании производителя к MP-1-3 обозначение расшифровано так: M — многофункциональное исполнение, P — съёмный PLC-модуль, 1 — однофазный счётчик. Там же отдельно подчёркнуто, что буква P означает именно PLC, а не GSM.
Для SP-1-3 и MG-1-3 расшифровки отдельных букв в наших данных нет, поэтому опираемся на характеристики. TE71 SP-1-3 поставляется с PLC-модемом. TE71 MG-1-3 по названию карточки имеет два канала связи — GSM/GPRS и PLC, а в характеристиках указаны GPRS/GSM 900/1800 и RS-485.
Общее у всех моделей
Каждый счётчик линейки учитывает активную и реактивную энергию, имеет степень защиты IP54 и поставляется со встроенным модемом, паспортом и сертификатом. Различаются модели диапазоном тока, классом точности, набором каналов связи и размером корпуса. Другие приборы этого производителя, включая трёхфазную серию TE73, собраны на странице бренда Ташэлектроаппарат.
Сравнение моделей TE71
Значения взяты из характеристик каждой модели в каталоге. Прочерк означает, что параметр в карточке не указан, — его можно уточнить у менеджера.
| Параметр | TE71 MP-1-3 | TE71 SP-1-3 | TE71 MG-1-3 |
|---|---|---|---|
| Сеть и включение | 1 фаза, 220 В, прямое | 1 фаза, 220 В, прямое | 1 фаза, 220 В, прямое |
| Ток | 10–60 А | 5–60 А | 5–60 А |
| Модем | PLC | PLC | GSM/GPRS и PLC |
| Количество тарифов | 4 | — | 4 |
| Класс точности, активная энергия | 1 | 0,5 | 1 |
| Класс точности, реактивная энергия | 2 | — | — |
| Степень защиты | IP54 | IP54 | IP54 |
| Рабочая температура | −30…+70 °C | −40…+70 °C | −40…+70 °C |
| Габариты (Д×Ш×В), мм | 209 × 130 × 73 | 290 × 175 × 89,5 | 209 × 130 × 73 |
Данные приведены по карточкам каталога. Состав поставки и актуальность конкретной модификации уточняйте у менеджера перед заказом.
Модели TE71 в каталоге
Откройте карточку, чтобы увидеть полный список характеристик, комплектацию и фото счётчика.
Где применяют TE71
Список объектов взят из поля «Объект установки» в характеристиках. У разных модификаций он немного отличается.
Квартира
Квартира указана у всех трёх моделей. Однофазный ввод 220 В — основной сценарий для линейки TE71.
Коттедж и двор
Коттедж и двор есть в списке у MP-1-3, SP-1-3 и MG-1-3. Корпус IP54 защищён от пыли и брызг воды.
Магазин или офис
Организация входит в перечень для всех моделей — например, небольшой магазин, офис или мастерская с однофазным питанием.
Солнечная панель
Указана у MP-1-3 и MG-1-3. Схему учёта для домашней солнечной станции согласуйте с РЭС и электриком.
Электромобиль
Зарядку электромобиля производитель называет для MP-1-3 и MG-1-3. Учтите, что максимальный ток этих моделей — 60 А на весь ввод.
Производство
Производство есть в списке только у MG-1-3. Для мощного оборудования с вводом 380 В нужен трёхфазный счётчик.
PLC-учёт и удалённый сбор
Канал PLC объединяет всю линейку. Разберём, как он работает и что нужно, чтобы показания уходили в систему учёта без обходчика.
Как работает сбор данных по PLC
- PLC (Power Line Communication) — передача данных по тем же силовым проводам, по которым в дом приходит электричество.
- Отдельный кабель связи до каждого счётчика прокладывать не нужно.
- Данные принимает совместимый PLC-концентратор, установленный на стороне электросети.
- По описанию MP-1-3, SIM-карта в сам счётчик не устанавливается — она для PLC не нужна.
- Показания по тарифам, профиль нагрузки и журнал событий хранятся в энергонезависимой памяти (по описанию MP-1-3).
Что нужно для дистанционного учёта
- Совместимый концентратор или УСПД, который собирает данные со счётчиков.
- Сервер и программа АСКУЭ, куда концентратор передаёт показания.
- Регистрация счётчика в системе энергоснабжающей организации.
- Используется ли PLC-сбор в вашей сети и какое оборудование совместимо — уточните в РЭС.
- Для канала GSM/GPRS у MG-1-3, как правило, нужны SIM-карта и покрытие мобильной сети — детали уточните у менеджера.
- Подключение и настройку выполняет только квалифицированный электрик.
Как выбрать модификацию TE71
Короткий чек-лист: пройдите по пунктам до звонка — так подбор займёт пару минут.
- Проверьте ввод. Линейка TE71 — только для однофазной сети 220 В. Для ввода 380 В нужна трёхфазная серия, например TE73 SP-2-3 с PLC-модемом того же производителя.
- Оцените нагрузку. У MP-1-3 рабочий диапазон 10–60 А, у SP-1-3 и MG-1-3 — 5–60 А. Если нагрузка выше 60 А, однофазный счётчик прямого включения не подойдёт.
- Узнайте в РЭС, какой канал связи используется в вашей сети: PLC, GSM или оба.
- Нужен только PLC — смотрите MP-1-3 или SP-1-3. Нужны GSM/GPRS и PLC в одном корпусе — MG-1-3.
- Важен класс точности 0,5 по активной энергии — это SP-1-3. У MP-1-3 и MG-1-3 класс 1.
- Планируете учёт по зонам суток — у MP-1-3 и MG-1-3 указаны четыре тарифа, по SP-1-3 уточните у менеджера. Как работают зоны, рассказываем в статье о многотарифном учёте электроэнергии.
- Проверьте место в щитке. Корпус SP-1-3 крупнее: 290 × 175 × 89,5 мм против 209 × 130 × 73 мм у двух других моделей.
- Для щитка на улице сравните рабочую температуру: у SP-1-3 и MG-1-3 она начинается с −40 °C, у MP-1-3 — с −30 °C.
Вопросы о TE71
Чем TE71 MP-1-3 отличается от TE71 SP-1-3?
Обе модели однофазные, на 220 В, с PLC-модемом и защитой IP54. По данным карточек у MP-1-3 ток 10–60 А, класс точности 1 и четыре тарифа. У SP-1-3 ток 5–60 А и класс точности 0,5 по активной энергии, а число тарифов в карточке не указано. Корпус SP-1-3 заметно крупнее, зато его рабочая температура начинается от −40 °C, а у MP-1-3 — от −30 °C.
Есть ли у TE71 MP-1-3 GSM-модем?
Нет. По описанию производителя, буква P в обозначении означает PLC-модуль, а не GSM. Показания передаются по силовым проводам на совместимый концентратор, SIM-карта в счётчик не ставится. Канал GSM/GPRS возможен только через отдельный совместимый модуль. Если нужна мобильная связь и PLC в одном корпусе, посмотрите TE71 MG-1-3 или другие счётчики с GSM-модемом.
Как правильно писать модель: TE71 MP-1-3 или ТЕ 71 МР 1 3?
Обозначение модели пишется латиницей — TE71 MP-1-3. В запросах и в разговоре его нередко набирают кириллицей и с пробелами, как в вопросе выше, но это та же модификация производства Ташэлектроаппарат. При заказе можно назвать модель в любом написании: менеджер уточнит модификацию, ток и канал связи, чтобы не перепутать MP-1-3 с SP-1-3 или MG-1-3.
Можно ли передавать показания TE71 дистанционно?
Да, все модели линейки имеют PLC-модем, а MG-1-3 — ещё и GSM/GPRS. Но для удалённого учёта одного счётчика мало: нужны совместимый концентратор, сервер и программа АСКУЭ, а сам прибор должен быть зарегистрирован в системе. Используется ли такой сбор в вашем доме или махалле, уточните в РЭС. Другие модели с этим каналом связи собраны в разделе счётчики с PLC-модемом.
Подойдёт ли TE71 для частного дома?
Подойдёт, если в доме однофазный ввод 220 В и общая нагрузка не превышает 60 А. Коттедж и двор указаны в объектах установки всех трёх моделей, корпус IP54 защищён от пыли и брызг. Если к дому подведены три фазы, нужен трёхфазный счётчик. Как определить свой случай, объясняем в статье однофазный или трёхфазный счётчик. Установку выполняет только квалифицированный электрик.
Сколько стоит электросчётчик TE71 MP-1-3?
Цена зависит от модификации (MP-1-3, SP-1-3 или MG-1-3), набора каналов связи, комплектации и количества счётчиков в заказе. Модель с GSM/GPRS и PLC обычно сложнее по составу, чем вариант только с PLC. Актуальную цену назовёт менеджер по телефону или в Telegram — он же сразу подскажет, какая модификация подходит под ваш ввод.
Подберём модель TE71
Назовите тип ввода, нагрузку и нужный канал связи — подскажем, какая модификация подойдёт. Позвоните или напишите в Telegram — ежедневно с 08:00 до 22:00. Забрать заказ в Ташкенте можно в пунктах Карасарай и Чиланзар.
