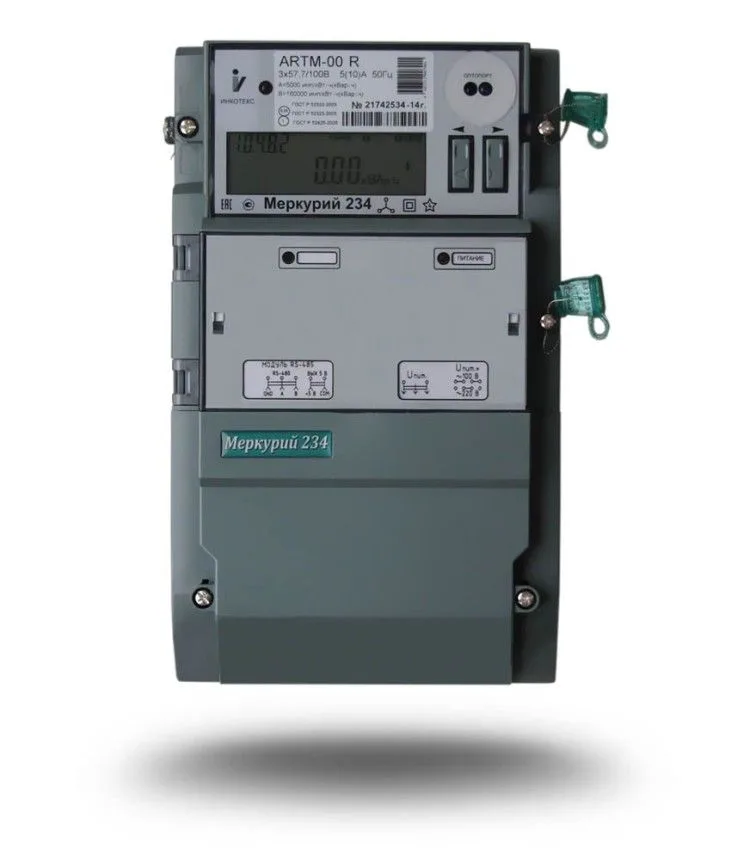

Счётчик электроэнергии Меркурий 234 ART-00 P

Учёт больших нагрузок через ТТ

Меркурий 234 ART-00 P — трёхфазный счётчик серии 234 с током 5 А. Он рассчитан на трансформаторное включение: через прибор идёт ток вторичных цепей трансформаторов тока, а не весь ток нагрузки. Поэтому одна и та же модель подходит для вводов разной мощности — масштаб задаёт коэффициент трансформации ТТ, а не сам счётчик.

В карточке объектом установки указаны производство и организация. Габариты прибора — 288,5 × 173,5 × 78 мм, страна — Россия. В комплекте: счётчик, коробка, паспорт и инструкция. Другие исполнения серии — на странице счётчики Меркурий.

Где ставят на предприятии

Типичное место — щит учёта на вводе цеха, завода, склада или административного здания, где токи слишком велики для приборов прямого включения. Трансформаторный счётчик используют и для технического учёта крупных потребителей внутри предприятия: компрессорной, линии печей, холодильного оборудования. Так видно расход по каждому направлению, и его можно сравнить с общим вводом.

Для таких объектов важна не только цифра расхода, но и возможность получать данные без обхода щитов: в карточке ART-00 P отмечены онлайн-подключение и передача данных, поэтому прибор логично встраивать в общую схему учёта предприятия. Все трёхфазные модели, включая приборы прямого включения, — в разделе трёхфазные счётчики.

Профиль мощности и потери

По описанию серии 234 счётчики ведут профиль мощности с выбираемым временем усреднения от 1 до 60 минут; при 30-минутном усреднении глубина хранения — 170 суток. Там же указаны учёт технических потерь в линиях электропередачи и силовых трансформаторах и фиксация утренних и вечерних максимумов активной и реактивной мощности.

Для энергетика предприятия такие данные полезнее, чем одна цифра расхода: по профилю видно, когда возникают пиковые нагрузки и как распределяется потребление в течение смены. Какие функции серии доступны именно в этом исполнении, уточните у менеджера.

Передача данных

В характеристиках отмечены «Онлайн-подключение: Есть» и «Подключение передачи данных: Да». Модем в комплектации не указан, поэтому интерфейс, протокол и оборудование связи для подключения к вашей системе сбора данных стоит обсудить с менеджером до заказа. На месте показания и параметры сети читаются с дисплея.

Монтаж и напряжение сети

Счётчик подключается через трансформаторы тока со вторичным током 5 А; ТТ подбирают отдельно, в комплект они не входят. Номинальное напряжение в карточке не указано, поэтому до покупки уточните у менеджера, рассчитано ли исполнение на сеть 0,4 кВ или на цепи с трансформаторами напряжения. Подробно о схемах — в статье прямое и трансформаторное включение.

Монтаж выполняет только квалифицированный электрик с допуском к работам в электроустановках. Приёмку узла учёта, пломбировку и регистрацию уточните в РЭС. Близкое по назначению исполнение — Меркурий 234 ART-03 P.
