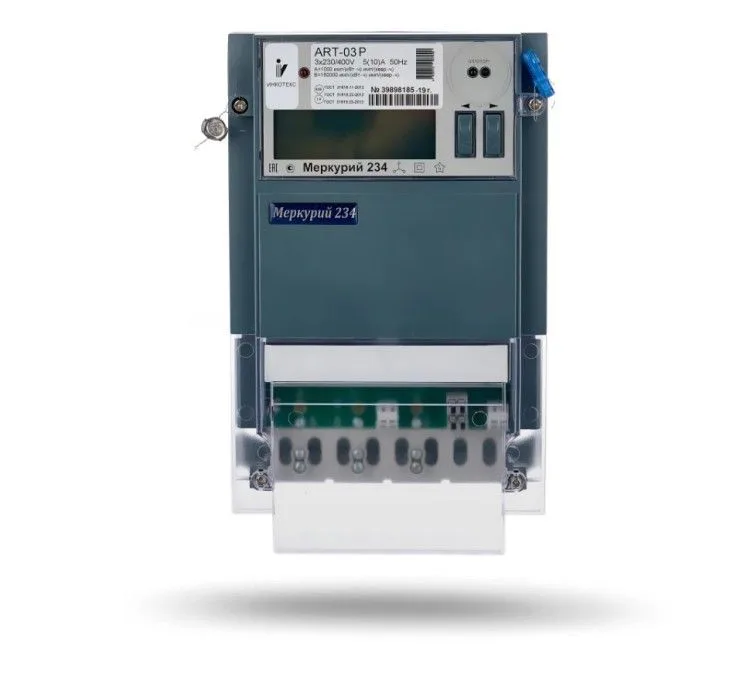

Счётчик электроэнергии Меркурий 234 ART-03 P

Двор, цех, организация

Меркурий 234 ART-03 P — трёхфазный счётчик трансформаторного включения с током 5 А. Среди исполнений серии 234 в нашем каталоге это единственное, у которого в объектах установки, помимо производства и организации, указан двор.

Значит, прибор рассматривается и для мощных частных вводов — например, большого хозяйства с несколькими постройками, где ток на трёхфазном вводе выше, чем допускают счётчики прямого включения, и учёт ведут через трансформаторы тока. На производстве и в организациях его ставят на вводах и крупных отходящих линиях.

Отличия от ART-00 P

Ближайший сосед в линейке — Меркурий 234 ART-00 P: тоже 5 А и трансформаторное включение, тот же комплект — счётчик, коробка, паспорт и инструкция. По данным карточек исполнения различаются так:

Номинальное напряжение ни у одного из них в карточке не приведено. Перед заказом обязательно уточните его у менеджера: от этого зависит, подойдёт ли счётчик к вашей схеме учёта.

• объекты установки: у ART-03 P есть двор, у ART-00 P — только производство и организация
• габариты: ART-03 P — 288,5 × 175,5 × 78 мм, ART-00 P — 288,5 × 173,5 × 78 мм
• онлайн-подключение отмечено у ART-00 P; у ART-03 P указана только поддержка передачи данных

Журналы событий и пломбы

По описанию серии 234 счётчики ведут журналы событий, в том числе по показателям качества электроэнергии, и записывают несанкционированные воздействия. Там же упомянуты две энергонезависимые электронные пломбы. Если счётчик стоит на дворовом вводе или в общем щите, такие записи помогают разобраться в спорной ситуации. Наличие функций в данном исполнении уточните у менеджера.

Подключение через ТТ

Счётчик работает только вместе с трансформаторами тока со вторичным током 5 А; их подбирают отдельно, в комплект они не входят. Схему, коэффициент трансформации и место установки определяет проект или электрик, а монтаж выполняет только квалифицированный электрик с допуском. Как РЭС принимает, пломбирует и регистрирует такой узел учёта, уточните там заранее.

Что подготовить перед заказом

Чтобы подбор прошёл быстро, соберите заранее:

С этими данными менеджер быстрее подтвердит, подходит ли ART-03 P, или предложит другое исполнение серии.

• ток ввода и предполагаемый коэффициент трансформаторов тока
• номинальное напряжение узла учёта — его нужно сверить с исполнением
• нужна ли передача данных и в какую систему
• требования РЭС к месту установки и пломбировке

Как читать показания

На месте показания считываются с дисплея. При трансформаторном включении их, как правило, пересчитывают с учётом коэффициента ТТ — подробно о снятии показаний рассказано в статье как снять показания счётчика.

В характеристиках отмечено «Подключение передачи данных: Да», модем при этом не указан. Если показания нужно собирать удалённо, уточните у менеджера интерфейс и необходимое оборудование. Похожие приборы ищите в разделе трёхфазные счётчики, а всю серию 234 — на странице счётчики Меркурий.
