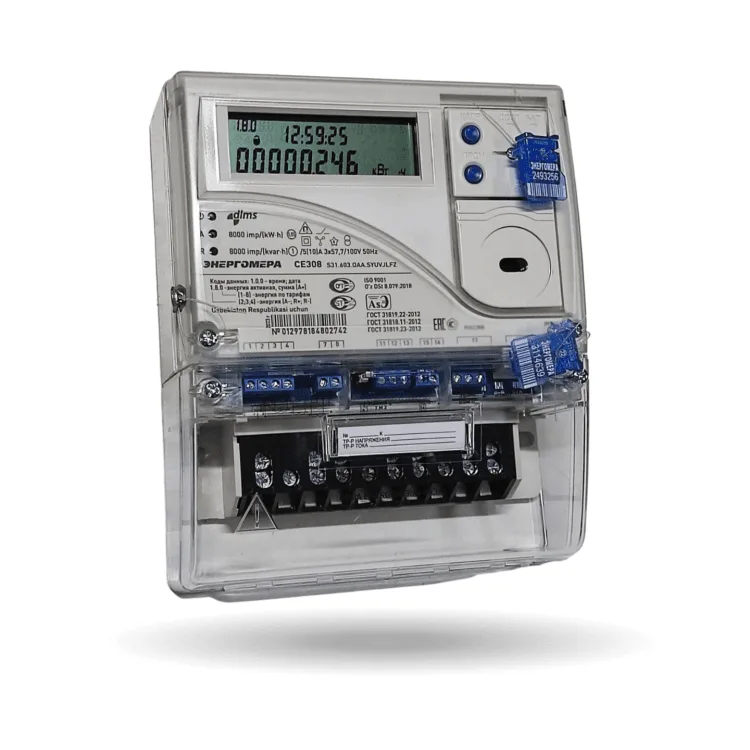

Energomera CE 308 S31 503 elektr hisoblagichi

100 V li versiya

Energomera CE 308 S31 503 — CE 308 seriyasining kuchlanishni tarmoqdan bevosita emas, oʻlchov kuchlanish transformatorlaridan oladigan ijrosi. 3×57,7/100 V belgisi 57,7 V faza va 100 V liniya kuchlanishini bildiradi — bu kuchlanish transformatorlarining standart chiqishi. Tok zanjirlari 5 A ga moʻljallangan va tok transformatorlari orqali ulanadi.

Adashtirmang: bu elektr hisoblagich oddiy 380 V tarmoqqa bevosita ulanmaydi. Tok transformatorli 0,4 kV kirish uchun 380 V li CE 308 S31 533 mos keladi.

Qayerda qoʻllaniladi

Jadvalda oʻrnatish obyekti sifatida ishlab chiqarish va tashkilotlar koʻrsatilgan. Amalda bunday hisoblagichlar hisob oʻrta kuchlanish tomonida, masalan, 6 yoki 10 kV da yuritiladigan joylarga qoʻyiladi: korxonalarning oʻz transformator podstansiyalari, taqsimlash qurilmalari va yirik tijorat obyektlari.

Obyektingiz oʻz TPsidan taʼminlansa va loyihaga koʻra hisob tuguni yuqori kuchlanish yacheykasida boʻlsa, aynan shu model kerak. 0,4 kV tarmoqqa ulangan kichik obyektlar uchun esa bunday hisoblagich ortiqcha.

Buyurtmadan oldin tekshiring

Hisob tugunidagi kuchlanishga ishonchingiz komil boʻlmasa, transformatorlar yorligʻining suratini menejerga yuboring — kerakli ijroni shunda tanlash osonroq. Qurilma loyihaga qayta ishlovsiz tushishi uchun quyidagilarni solishtiring:

• TNning ikkilamchi kuchlanishi — 100 V liniya;
• TTning ikkilamchi toki — 5 A;
• loyihadagi transformatsiya koeffitsiyentlari;
• hisob shkafida 215 × 175 × 72 mm korpus uchun joy;
• podstansiya xonasida mobil signal darajasi;
• mavjud hisob tizimi uchun RS-485 kerakmi;
• RESning sxema va plombalashga talablari.

Jadval nimani tasdiqlaydi

Xususiyatlar jadvaliga koʻra modelda:

• aktiv va reaktiv energiya boʻyicha 0,5 aniqlik klassi;
• kun zonalari uchun 8 ta tarif;
• GSM/GPRS 900/1800 va simli RS-485;
• onlayn ulanish va 10 yillik arxiv;
• IP54 himoya, −40 °C dan +70 °C gacha ishlash;
• 40 yillik xizmat muddati;
• ixcham korpus: 215 × 175 × 72 mm, ogʻirligi 855 g.

Ulanish sxemasi

Hisoblagich tok transformatorlari (TT) va kuchlanish transformatorlari (TN) orqali ulanadi. Tok zanjirlari TTning 5 A li ikkilamchi chulgʻamlaridan, kuchlanish zanjirlari esa TNning 100 V li ikkilamchi chulgʻamlaridan olinadi. Ikkala transformator koeffitsiyenti haqiqiy isteʼmol hisoblagich koʻrsatganidan necha barobar koʻpligini belgilaydi.

Oʻrta kuchlanishli qurilmalardagi ishlarni faqat tegishli ruxsatga ega malakali elektrik bajaradi. Hisob sxemasi, plombalash, roʻyxatdan oʻtkazish va ishga tushirishni hududiy elektr tarmoqlari korxonasi (RES) bilan kelishing. Sxemalar farqi toʻgʻridan-toʻgʻri va transformatorli ulanish maqolasida tushuntirilgan.

Masofadan maʼlumot yigʻish

GPRS/GSM 900/1800 kanali podstansiyaga bormasdan koʻrsatkichlarni olish imkonini beradi, uzoqdagi TPlar uchun bu ayniqsa qulay. Antenna va aloqa simi toʻplamda, u yerda pasport, qoʻllanma, sertifikat va kafolat taloni ham bor. RS-485 orqali hisoblagich obyektdagi simli hisob tizimiga ulanadi.

Brendning boshqa uch fazali modellari Energomera sahifasida, mobil aloqali barcha hisoblagichlar esa GSM modemli hisoblagichlar katalogida.
