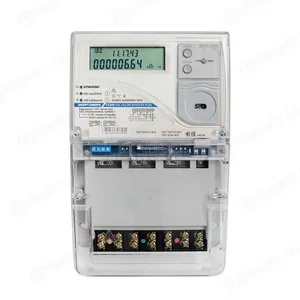

Счётчик электроэнергии Энергомера CE 308 S31 503

Версия на 100 В

СЕ 308 S31 503 — исполнение серии CE 308 для сетей, где счётчик получает напряжение не напрямую, а от измерительных трансформаторов напряжения. Номинал 3×57,7/100 В означает 57,7 В фазного и 100 В линейного напряжения — это стандартный выход таких трансформаторов. Токовые цепи рассчитаны на 5 А и подключаются через трансформаторы тока.

Важно не перепутать: в обычную сеть 380 В этот прибор напрямую не включают. Для низковольтного ввода 0,4 кВ с трансформаторами тока подойдёт CE 308 S31 533 на 380 В.

Где применяется

В характеристиках объектами установки указаны производство и организации. На практике такие счётчики ставят там, где учёт ведётся на стороне среднего напряжения, например 6 или 10 кВ: на собственных трансформаторных подстанциях предприятий, в распределительных устройствах, на крупных коммерческих объектах.

Если объект питается от своей ТП и по проекту узел учёта находится в ячейке высокого напряжения, это ваш вариант. Для небольших объектов, подключённых к сети 0,4 кВ, такой прибор избыточен.

Перед заказом проверьте

Если сомневаетесь в напряжении узла учёта, пришлите менеджеру фото шильдиков трансформаторов: по ним проще подобрать нужное исполнение. Чтобы прибор встал в проект без переделок, сверьте:

• вторичное напряжение ТН — 100 В линейного;
• вторичный ток ТТ — 5 А;
• коэффициенты трансформации по проекту;
• место в шкафу учёта под корпус 215 × 175 × 72 мм;
• уровень сотового сигнала в помещении подстанции;
• нужен ли RS-485 для существующей системы учёта;
• требования РЭС к схеме и пломбировке.

Что подтверждают характеристики

По данным таблицы модель получает:

• класс точности 0,5 по активной и реактивной энергии;
• 8 тарифов для учёта по зонам суток;
• связь GSM/GPRS 900/1800 и проводной RS-485;
• онлайн-подключение и архив на 10 лет;
• защиту IP54 и работу от −40 до +70 °C;
• срок службы 40 лет;
• компактный корпус 215 × 175 × 72 мм весом 855 г.

Схема подключения

Счётчик включается через трансформаторы тока (ТТ) и трансформаторы напряжения (ТН). Токовые цепи берутся со вторичных обмоток ТТ на 5 А, цепи напряжения — со вторичных обмоток ТН на 100 В. Коэффициенты обоих трансформаторов определяют, во сколько раз реальное потребление больше насчитанного прибором.

Работы в установках среднего напряжения выполняет только квалифицированный электрик с соответствующим допуском. Схему учёта, пломбировку, регистрацию и ввод в эксплуатацию согласуйте с территориальным предприятием электрических сетей (РЭС). Почему для версии на 100 В нужны и ТТ, и ТН, разобрано в статье прямое и трансформаторное включение.

Удалённый сбор данных

Канал GPRS/GSM 900/1800 позволяет получать показания без выезда на подстанцию, что особенно удобно для удалённых ТП. Антенна и соединительный кабель уже в комплекте, там же паспорт, инструкция, сертификат и гарантийный талон. Через RS-485 прибор включают в проводную систему учёта на объекте.

Другие трёхфазные модели бренда представлены на странице Энергомера, а все приборы с сотовой связью — в каталоге счётчиков с GSM-модемом.
