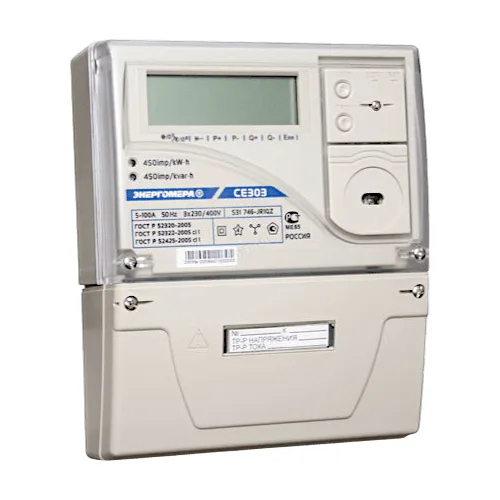

Счётчик электроэнергии Энергомера CE 303 S31 543 JAVZ

Что известно о модели

СЕ 303 S31 543 JAVZ (в каталоге встречается и написание CE 303S31 5A 543JAVZ) — трёхфазный счётчик Энергомера с номинальным током 5 А. Такие приборы не пропускают через себя весь ток нагрузки: они подключаются через трансформаторы тока, которые понижают ток линии до 5 А. Серия CE 303 рассчитана на учёт активной и реактивной энергии.

Таблица характеристик в карточке краткая: подтверждены ток 5 А, трансформаторное включение и отсутствие онлайн-подключения. Напряжение исполнения, класс точности и число тарифов уточните у менеджера перед заказом — так вы избежите ошибки при подборе под проект.

Когда нужен счётчик на 5 А

Трансформаторное включение выбирают, когда расчётный ток ввода превышает 100 А и приборы прямого включения уже не подходят. Это вводы цехов и производственных площадок, административных и торговых зданий, крупных насосных и котельных.

Удобство схемы в том, что мощность узла учёта задают трансформаторы тока: при росте нагрузки по согласованию с РЭС меняют только ТТ, а счётчик остаётся прежним. Если ток вашего объекта не больше 100 А, проще взять CE 303 S31 746 JAVZ прямого включения.

Как считать потребление

Счётчик фиксирует энергию во вторичной цепи трансформаторов. Чтобы получить реальное потребление, показания умножают на коэффициент трансформации ТТ. Пример: при трансформаторах 400/5 коэффициент равен 80, и 150 кВт·ч на приборе означают 12 000 кВт·ч на вводе.

Коэффициент указывается в документах узла учёта. Ошибка в нём приводит к неверным расчётам, поэтому сверяйте его при вводе прибора в работу.

Подключение

Для монтажа понадобятся три трансформатора тока со вторичным током 5 А и, как правило, испытательная клеммная коробка, через которую счётчик обслуживают без отключения нагрузки. Цепи напряжения подключают по схеме из паспорта для вашего исполнения.

Работы выполняет только квалифицированный электрик. Схему узла учёта, пломбировку трансформаторов и счётчика, регистрацию уточните в территориальном предприятии электрических сетей (РЭС). Подробнее о схемах — в статье прямое и трансформаторное включение.

Связь и показания

Онлайн-подключения у модели нет: встроенного GSM- или PLC-модема в характеристиках не указано, поэтому показания снимают на месте. Суффикс JAVZ совпадает с обозначением CE 303 S31 746 JAVZ, у которого он означает оптический порт и интерфейс RS-485; наличие этих интерфейсов у 543 JAVZ подтвердите у менеджера.

Нужен удалённый сбор данных — посмотрите трансформаторные модели с модемом в разделе трёхфазные счётчики. Все приборы бренда собраны на странице Энергомера.

Запросите перед заказом

Поскольку данных в карточке немного, попросите менеджера подтвердить:

• напряжение исполнения;
• класс точности;
• количество тарифов;
• интерфейсы для считывания;
• комплектацию и документы;
• требования РЭС к узлу учёта.
