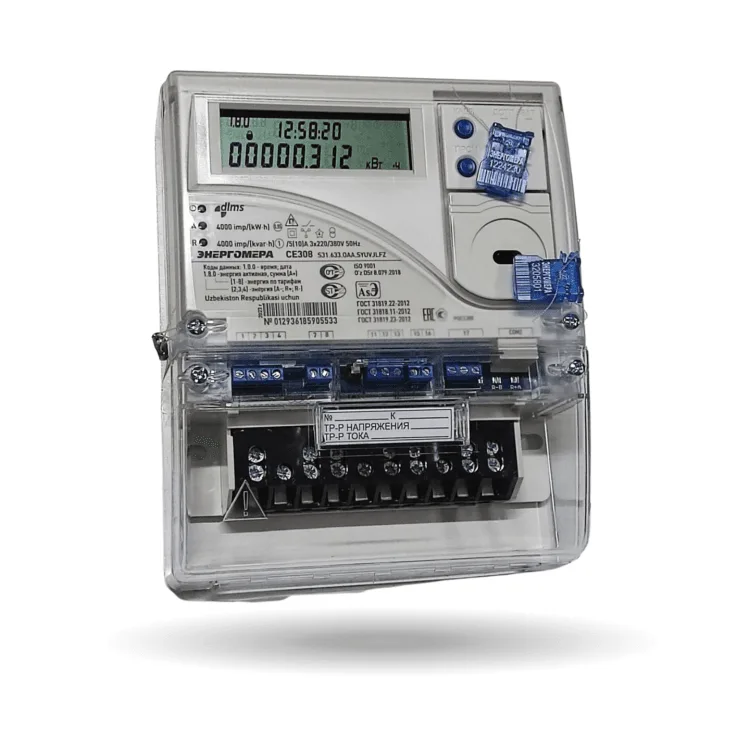

Счётчик электроэнергии Энергомера CE 308 S31 533

Коротко о модели

СЕ 308 S31 533 — трёхфазный счётчик Энергомера для сети 380 В с токовыми цепями на 5 А. Напряжение подаётся на него напрямую, а ток — через трансформаторы тока, поэтому мощность объекта ограничивает не сам прибор, а выбранные трансформаторы. Учёт ведётся по активной и реактивной энергии с классом точности 0,5.

От близкого по данным CE 308 S31 543 эту модель отличают заявленное в таблице онлайн-подключение и архив на 10 лет (у 543 указано 10 месяцев).

Для каких объектов

В характеристиках перечислены производство, организации и солнечные панели. Трансформаторная схема нужна там, где ток превышает 100 А и приборы прямого включения уже не подходят: на вводе цеха, в здании организации, на крупной солнечной электростанции.

Владельцу солнечной станции особенно важен удалённый доступ к показаниям: не нужно каждый месяц ездить на объект, а история потребления хранится в архиве прибора.

Что говорят характеристики

Ключевые данные из таблицы:

• онлайн-подключение по GPRS/GSM 900/1800;
• проводной интерфейс RS-485;
• 8 тарифов;
• класс точности 0,5 по активной и реактивной энергии;
• архив — 10 лет, срок службы — 40 лет;
• IP54, работа от −40 до +70 °C;
• корпус 215 × 175 × 72 мм, вес 965 г.

Тарифы и архив

Восемь тарифов позволяют разделить учёт по зонам суток, если такая схема применяется к вашему объекту; какие зоны действуют, уточните в РЭС. Для предприятия это ещё и инструмент анализа: видно, в какие часы нагрузка максимальна и где можно сэкономить.

Архив за 10 лет хранится в самом приборе. Если связь пропадёт, данные не потеряются: их можно забрать позже по GSM или на месте через RS-485. Это выручает при спорных вопросах по расчётам и при проверке энергопотребления.

Подключение через ТТ

Цепи напряжения подключаются к фазам сети 380 В, а токовые — ко вторичным обмоткам трансформаторов тока с выходом 5 А. Коэффициент ТТ подбирают по расчётной нагрузке: 100/5, 200/5, 400/5 и так далее. Показания счётчика затем умножают на этот коэффициент.

Монтаж, подбор ТТ и испытательной клеммной коробки выполняет только квалифицированный электрик. Пломбировку, регистрацию и ввод узла учёта в эксплуатацию согласуйте с территориальным предприятием электрических сетей (РЭС).

Онлайн-учёт и комплект

Счётчик передаёт данные по сотовой сети GSM/GPRS, а антенна и соединительный кабель уже лежат в коробке вместе с паспортом, инструкцией и сертификатом. Так можно собирать показания и архив удалённо, в том числе с нескольких объектов сразу. На месте прибор подключается к системе учёта через RS-485.

Как устроен дистанционный сбор и чем GSM отличается от PLC, читайте в статье счётчики с GSM и PLC модемом. Похожие приборы ищите среди трёхфазных счётчиков, полный модельный ряд — на странице Энергомера.
