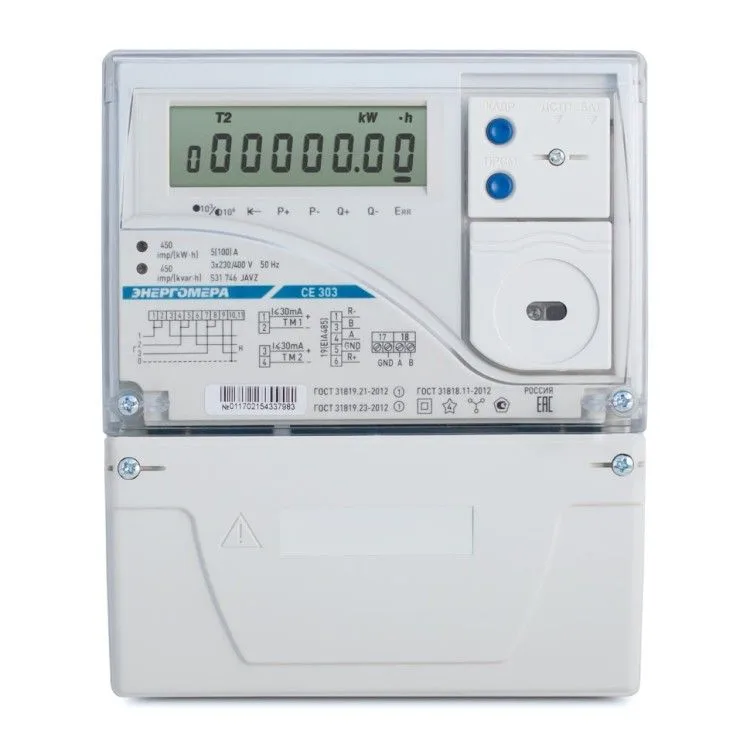

Счётчик электроэнергии Энергомера CE 303 S31 746 JAVZ

Что за счётчик

СЕ 303 S31 746 JAVZ — трёхфазный электронный счётчик Энергомера для сети 3×230/400 В, то есть привычных 380 В. Ток по описанию модели — 5(100) А: 5 А базовый, 100 А максимальный. Это прибор прямого включения: силовые провода заводятся на его клеммы без трансформаторов тока.

Счётчик учитывает активную и реактивную энергию; по описанию модели класс точности — 1,0 для обоих видов. В карточке указаны стандарты ГОСТ 31819.21-2012, 31819.23-2012 и 31818.11-2012, страна производства — Китай, Россия.

Где пригодится

Объектами установки в характеристиках названы двор, производство и внутренний учёт. Иными словами, это частный дом с трёхфазным вводом, мастерская, небольшой цех, а также контрольный учёт отдельной линии или арендатора внутри здания.

Если нагрузка объекта больше 100 А, нужен вариант трансформаторного включения, например CE 303 S31 543 JAVZ на 5 А. Если же показания нужно собирать удалённо по сотовой сети, выбирайте среди моделей с GSM-модемом в разделе трёхфазные счётчики.

Интерфейсы и функции

Встроенного GSM- или PLC-модема у этой модификации нет, онлайн-подключение в таблице не указано. Зато, согласно описанию модели, буквы JAVZ в обозначении означают:

• J — оптический порт для считывания и настройки на месте;
• A — проводной интерфейс RS-485 для подключения к системе учёта;
• V — контроль вскрытия крышки клеммной колодки;
• Z — расширенный набор измеряемых параметров.

Зачем учёт реактивной энергии

Активная энергия превращается в свет, тепло и полезную работу. Реактивная связана с работой электродвигателей, трансформаторов и другого оборудования с обмотками или конденсаторами. Для мастерской, насосной или цеха со станками её учёт показывает, насколько эффективно используется полученная электроэнергия.

В комплект поставки по данным карточки входят счётчик, коробка и паспорт.

Тарифы и корпус

В таблице характеристик указан 1 тариф, хотя в описании серии CE 303 упоминается многотарифный режим. Если вам важен раздельный учёт по зонам суток, уточните у менеджера, как настроен конкретный экземпляр.

Корпус имеет степень защиты IP20: он закрыт от крупных предметов, но не от воды. Поэтому счётчик ставят только в закрытый щит или шкаф в сухом месте. Габариты — 210,5 × 175 × 71,5 мм, вес — 1270 г, срок службы по таблице — 10 лет.

Подключение и показания

Фазы L1, L2, L3 и ноль подключаются к клеммам напрямую, с соблюдением направления «вход — выход» для каждой фазы. Сечение кабеля и вводной автомат подбирают по проекту: 100 А — это предел прибора, а не рекомендуемая постоянная нагрузка. Монтаж и настройку выполняет только квалифицированный электрик, а пломбировку и регистрацию уточните в РЭС.

Накопленная энергия и параметры сети отображаются на самом приборе. На месте данные снимают через оптический порт, в проводной системе — через RS-485. О выборе схемы рассказывает статья прямое и трансформаторное включение, другие модели бренда собраны на странице Энергомера.
