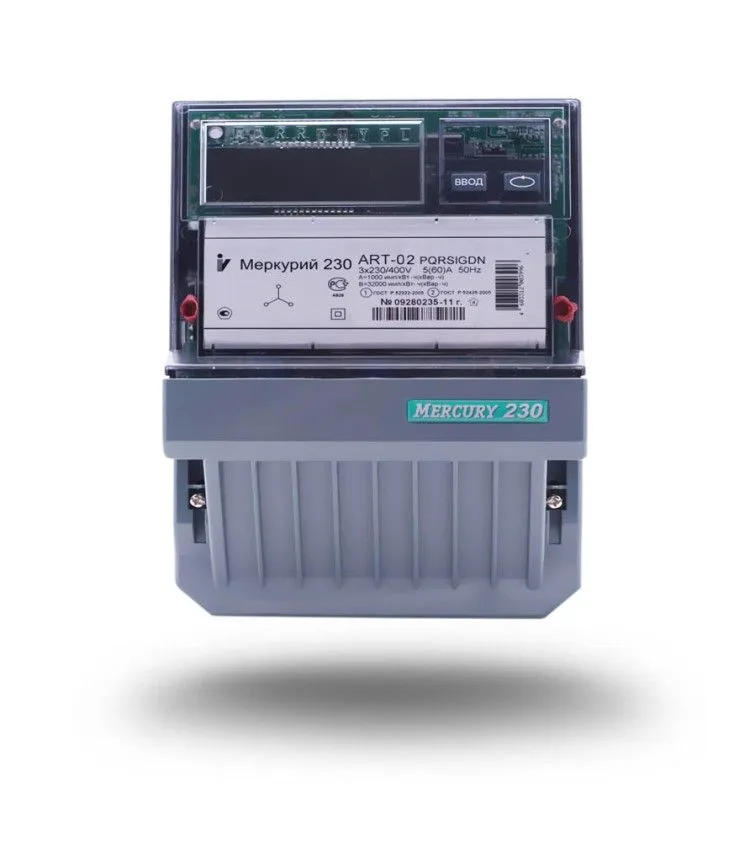

Счётчик электроэнергии Меркурий 230 ART-02 PQRSIN

Три фазы без трансформаторов

Меркурий 230 ART-02 PQRSIN — трёхфазный счётчик для сети 380 В с током от 10 до 100 А. Включение прямое: все три фазы и ноль проходят через сам прибор, трансформаторы тока не нужны. В этом главное отличие от трансформаторных моделей бренда — например, Меркурий 234 ART-03 P, который подключается через трансформаторы тока и рассчитан на ток 5 А.

В таблице характеристик указан учёт активной (входящей) и реактивной энергии, один тариф и частота сети 50 Гц. Габариты — 268 × 173 × 78 мм, заявленный срок службы — 10 лет, страна — Китай, Россия.

Для коттеджа и двора

Объектами установки в карточке названы коттедж, двор и внутренний учёт. Типичный пример — частный дом с трёхфазным вводом, где работают насос, сварочный аппарат, котёл или мастерская на участке. Ток до 100 А позволяет учитывать такую нагрузку без трансформаторов тока, а значит, без лишнего оборудования в щите. Подойдёт прибор и для внутреннего учёта — например, когда от общего трёхфазного ввода питаются гостевой дом или хозблок и их расход нужно вести отдельно от основного дома.

Если вы ещё выбираете между одной и тремя фазами для дома, прочитайте статью однофазный или трёхфазный счётчик — там разобрано, когда трёхфазный ввод действительно нужен.

Устойчивость к холоду

Рабочий диапазон в карточке — от −50 до +70 °C. Для двора или неотапливаемой хозпостройки это важный параметр: счётчик рассчитан и на морозную зиму, и на летнюю жару в щите. При этом по описанию серии прибор предназначен для закрытых помещений и мест с дополнительной защитой от внешней среды, поэтому на улице его ставят только в защищённом щите.

Что измеряет счётчик

В описании серии Меркурий 230 ART сказано, что счётчики измеряют не только энергию, но и параметры сети: мгновенную мощность по фазам, токи и напряжения, частоту и коэффициент мощности. Для приборов прямого включения серии приведён класс точности 1 по активной энергии и 2 по реактивной. Какие величины выводятся на дисплей этого исполнения, уточните у менеджера.

Учёт реактивной энергии полезен, если в хозяйстве есть двигатели — насосы, компрессоры, станки: он показывает, сколько реактивной мощности потребляет оборудование. Обратите внимание: в карточке указан один тариф. Если нужен учёт по зонам суток, обсудите это с менеджером до покупки.

Монтаж и показания

Трёхфазный счётчик прямого включения подключает только квалифицированный электрик с допуском: нужно правильно развести фазы, подобрать сечение проводов под ток до 100 А и вводной автомат. Порядок пломбировки и регистрации прибора уточните в РЭС.

Модуля связи нет — онлайн-подключение и передача данных в карточке отмечены как отсутствующие, показания снимаются с дисплея на месте. В комплекте: счётчик, коробка, паспорт. Есть гарантия. Другие модели — в разделе трёхфазные счётчики и на странице счётчики Меркурий.
