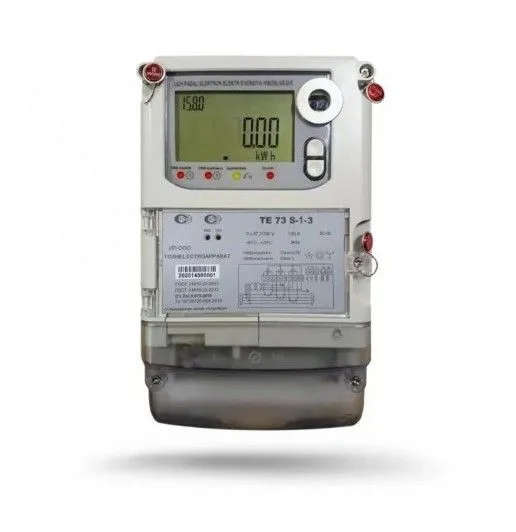

Счётчик электроэнергии TE73 S-1-3

Что известно о модели

TE73 S-1-3 — исполнение серии TE73 для учёта через трансформаторы тока: рабочий ток счётчика 5–10 А, а реальная нагрузка ограничена параметрами трансформаторов. В отличие от TE73 SP-1-3 и SG-1-3, в названии нет буквы модема P или G, то есть встроенный модуль PLC или GSM для этой модели не заявлен.

В других моделях серии цифра «3» в конце обозначает исполнение для сети 230/400 В. Для этой карточки номинальное напряжение, класс точности и число тарифов не указаны, поэтому перед заказом сверьте их с паспортом у менеджера — по телефону или в Telegram это займёт несколько минут.

Подтверждённые параметры

В карточке также отмечено онлайн-подключение, но тип интерфейса не указан. Какой канал связи поддерживает именно этот прибор, уточните у менеджера до покупки — от этого зависит, получится ли включить его в систему дистанционного учёта.

• Трёхфазное исполнение, ток 5–10 А
• Включение через трансформаторы тока
• Степень защиты IP54 — от пыли и брызг воды
• Рабочая температура от −40 до +70 °C
• Срок хранения архива — 10 лет
• Срок службы — 30 лет

Где применяют

Производитель называет объекты установки: двор, производство, солнечная панель и организация. Схема с трансформаторами тока нужна там, где ток на вводе превышает возможности счётчиков прямого включения, — в цехах, на складах, в административных зданиях и на солнечных станциях.

Для солнечной станции с большим током на вводе трансформаторная схема тоже уместна, но порядок учёта выработки и потребления определяет сетевая организация — согласуйте схему в РЭС до покупки трансформаторов.

Для квартиры и обычного дома эта модель не предназначена: им подходят однофазные приборы или трёхфазные счётчики прямого включения до 100 А. Сравнить варианты можно в разделе трёхфазные счётчики.

Подключение и регистрация

Счётчик подключают к трём трансформаторам тока со вторичным током 5 А; коэффициент трансформации подбирают по расчётной нагрузке объекта. Напряжение исполнения уточните до монтажа — от него зависит, подключаются ли цепи напряжения прямо к сети или через трансформаторы напряжения. Работу выполняет только квалифицированный электрик.

Пломбировку и регистрацию согласуйте в территориальном предприятии электрических сетей (РЭС). Порядок подключения и разница между схемами описаны в статье о прямом и трансформаторном включении.

Как снимать показания

Встроенного модема в обозначении нет, поэтому базовый сценарий — съём показаний с экрана счётчика на месте. При расчёте не забудьте про коэффициент трансформации, а архив на 10 лет поможет восстановить данные за прошлые периоды при сверке. Если нужен дистанционный сбор, рассмотрите SP-1-3 с PLC-модемом или SG-1-3 с GSM/GPRS: схема включения у них такая же, а канал связи и класс точности указаны явно. Все модели линейки — на странице Ташэлектроаппарат.
