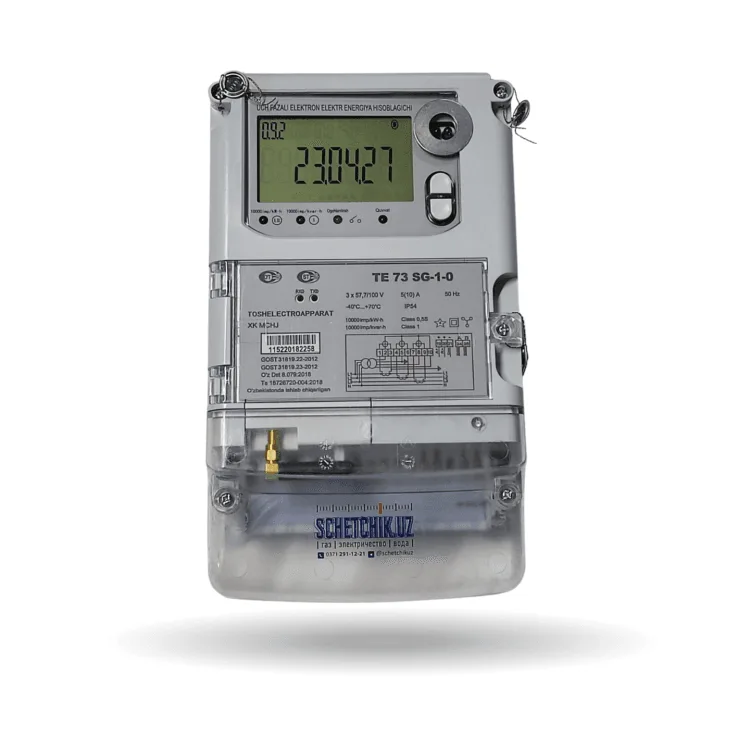

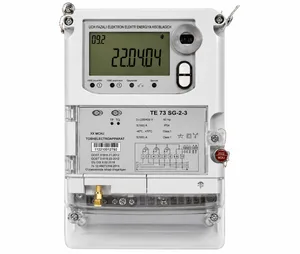

Счётчик электроэнергии TE73 SG-1-0

Почему 100 вольт

Окончание «1-0» в названии отличает SG-1-0 от большинства моделей серии: прибор рассчитан не на сеть 380 В, а на вторичные цепи трансформаторов напряжения с номинальным напряжением 100 В (3×57,7/100 В). Такой счётчик не включают в бытовую сеть — он измеряет энергию на стороне высокого напряжения через измерительные трансформаторы.

Ток на входе — 5 А, его дают трансформаторы тока. Питание прибора, по данным производителя, тоже 100 В. Буква G означает встроенный GSM/GPRS-модем, поэтому данные с удалённой подстанции можно получать без выезда персонала.

Схема подключения

Счётчик подключают одновременно к трансформаторам тока со вторичным током 5 А и к трансформаторам напряжения со вторичным напряжением 100 В. Итоговый расход определяется с учётом обоих коэффициентов трансформации. Узел учёта собирают по проекту, а монтаж и проверку цепей выполняет только квалифицированный электрик с допуском к работе в таких установках.

Пломбировку, регистрацию и порядок учёта коэффициентов согласуйте в территориальном предприятии электрических сетей (РЭС). Чем такая схема отличается от прямого подключения и включения через одни трансформаторы тока, объясняет статья о прямом и трансформаторном включении.

Дистанционный сбор по GPRS

Модем работает в сетях GSM 900/1800 и отправляет показания по GPRS на сервер учёта — это удобно для АСКУЭ, удалённого мониторинга и централизованного сбора данных. Для работы нужны SIM-карта, покрытие оператора и настройка сервера. Для подключения к локальной системе автоматизации предусмотрен интерфейс RS-485.

На месте показания по тарифам можно прочитать с экрана счётчика — например, при плановом обходе или сверке с данными сервера. Учёт на 3×57,7/100 В со встроенным GSM/GPRS-модемом даёт и EX518 3×57,7/100 В — для него указан класс точности 0,2. Другие приборы с сотовой связью собраны в разделе счётчики с GSM-модемом.

Параметры учёта

Класс 0,5 по активной энергии здесь особенно важен: через измерительные трансформаторы проходит учёт всего предприятия, и даже малая погрешность умножается на коэффициенты трансформации.

• Класс точности 0,5 по активной и 1 по реактивной энергии
• 4 тарифа
• Чувствительность от 0,01
• Архив — 10 лет
• IP54, работа от −40 до +70 °C
• Срок службы — 30 лет

Для каких объектов

Производитель указывает объекты установки «производство» и «организация». Это вводы промышленных предприятий, трансформаторные подстанции и распределительные пункты, где электроэнергию учитывают до понижающего трансформатора. Для дома, квартиры или магазина на 380 В модель не подходит — там нужны счётчики прямого включения или исполнения на 380 В, например SG-1-3.

Подобрать прибор из линейки Ташэлектроаппарат поможем по телефону или в Telegram ежедневно с 08:00 до 22:00.
