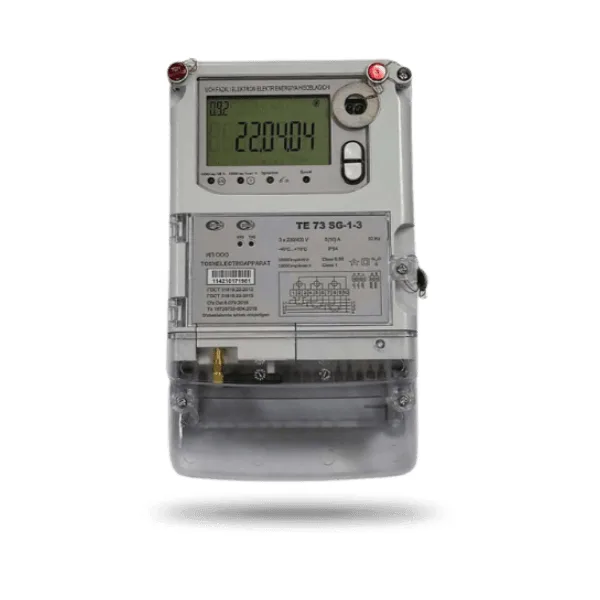

Счётчик электроэнергии TE73 SG-1-3
Трёхфазный счётчик электроэнергии TE73 SG-1-3, 380 В, 5–10 А, GSM/GPRS-модем
TE73 SG-1-3 — трёхфазный счётчик 380 В на 5–10 А для подключения через трансформаторы тока, со встроенным GSM/GPRS-модемом и классом точности 0,5. Для предприятий и организаций, которым нужен дистанционный учёт мощного ввода.
Фазность3 фазы
Напряжение380 В
Ток5–10 А
СвязьGSM/GPRS
Цену и наличие уточняйте по телефону или в Telegram — менеджер отвечает ежедневно с 08:00 до 22:00.
- Есть гарантия
- Доставка по Узбекистану — по договорённости
- Ежедневно 08:00–22:00
Арт. KL5689, KL697, KL706
Характеристики
| Тип | Трёхфазный счётчик электроэнергии |
|---|---|
| Бренд | Ташэлектроаппарат |
| Модель | TE73 SG-1-3 |
| Артикул | KL5689, KL697, KL706 |
| Номинальное напряжение | 380 В |
| Ток | 5–10 А |
| Включение | Через трансформаторы тока |
| Связь / модем | GSM/GPRS-модем |
| Цвет | серебристый |
| Страна | Узбекистан |
| Вес (нетто) | 1800 g |
| Вес (полный) | 3000 g |
| Срок службы | 30 лет |
| Комплектация | Изделие, Коробка, Паспорт, Модем (встроенный) |
| Габариты (Д×Ш×В) | 285 × 175 × 90 mm |
| Тип подключения | GPRS /GSM 900/1800, RS-485 |
| Объект установки | Коттедж, Двор, Производство, Солнечная панель, Организация |
| Степень защиты (IP) | IP54 — защита от пыли, защита от брызг воды |
| Количество портов | 13 |
| Направление учёта | Активная (входящая), Реактивная (исходящая) |
| Количество тарифов | 4 |
| Онлайн-подключение | Есть |
| Номинальная частота | 50 Hz |
| Рабочая температура | -40 — 70 °C |
| Точность (активная) % | 0.5 |
| Срок хранения архива | 10 лет |
| Чувствительность (от) | 0.01 |
| Точность (реактивная) % | 1 |
| Размер упаковки (Д×Ш×В) | 310 × 190 × 100 mm |
| Макс. сечение провода (мм) | 5 |
| Подключение передачи данных | Да |
Мощный ввод под контролем
Когда ток на вводе больше 100 А, счётчик прямого включения уже не подходит, и учёт ведут через трансформаторы тока. TE73 SG-1-3 создан как раз для такой схемы: он работает со вторичным током 5–10 А, а напряжение получает напрямую от сети 380 В. Главное отличие от соседних моделей — сочетание трансформаторного включения с GSM/GPRS-модемом.
Для сравнения: у TE73 SG-2-3 тот же модем, но прямое включение до 100 А, а у SP-1-3 — та же трансформаторная схема, но связь по PLC. Вся линейка собрана на странице бренда Ташэлектроаппарат.
Где применяют
В характеристиках производителя среди объектов установки указаны коттедж, двор, производство, солнечная панель и организация. На практике SG-1-3 ставят на вводах цехов, складских комплексов, административных зданий, крупных торговых помещений и солнечных станций. Мобильная связь удобна, когда объект находится далеко от диспетчерской или у сетевой организации нет на этом участке PLC-концентратора.
Как передаются данные
Модем работает в сетях GSM 900/1800 и передаёт показания по GPRS на сервер учёта. Для этого нужны активная SIM-карта, покрытие оператора, настройки APN и регистрация счётчика в системе АСКУЭ. Параллельно доступен проводной интерфейс RS-485 — через него прибор можно подключить к локальной системе диспетчеризации предприятия.
Кто отвечает за SIM-карту и сервер, зависит от того, кто собирает данные, — уточните это в территориальном предприятии электрических сетей (РЭС). Приборы с сотовой связью собраны в каталоге счётчиков с GSM-модемом.
Показания на экране
На месте текущие значения по тарифам видны на экране счётчика. Учтите, что прибор стоит во вторичных цепях: если коэффициент трансформации не заложен в настройки, для расчёта показания умножают на него. Порядок пересчёта фиксируют при регистрации узла учёта в РЭС, а архив на 10 лет пригодится при сверке с данными, пришедшими по GPRS.
Ключевые характеристики
Для крупного потребителя класс 0,5 — практичное преимущество: чем больше расход, тем дороже обходится каждая доля процента погрешности. Требования к классу точности узла учёта на вашем объекте уточните в РЭС.
- Класс точности 0,5 по активной и 1 по реактивной энергии
- Чувствительность от 0,01
- 4 тарифа
- Архив хранится 10 лет
- Корпус IP54, работа от −40 до +70 °C
- Срок службы — 30 лет
Схема с трансформаторами тока
Счётчик подключают к трём трансформаторам тока со вторичным током 5 А и к фазам сети 380 В; трансформаторы напряжения не нужны. Коэффициент трансформации выбирают по расчётной нагрузке. Монтаж, проверку схемы и чередования фаз выполняет только квалифицированный электрик.
Пломбировку и регистрацию узла учёта согласуйте в РЭС. Разницу между прямой и трансформаторной схемой объясняет статья о прямом и трансформаторном включении. Нужна консультация — позвоните или напишите в Telegram.
Вопросы о модели
Когда выбирать TE73 SG-1-3, а не SG-2-3?
Если расчётный ток ввода превышает 100 А на фазу или на объекте уже стоят трансформаторы тока, нужен SG-1-3. Он подключается к их вторичным цепям 5 А, и нагрузку объекта ограничивают трансформаторы, а не сам счётчик. Для частного дома или небольшого цеха с нагрузкой до 100 А проще SG-2-3 прямого включения — без трансформаторов и отдельного шкафа.
Что даёт класс точности 0,5?
Класс 0,5 означает, что допустимая погрешность учёта активной энергии вдвое меньше, чем у приборов класса 1. На больших вводах, где за месяц проходят десятки тысяч киловатт-часов, такая разница становится заметной в деньгах. Реактивную энергию SG-1-3 учитывает с классом 1. Требования к классу для вашего узла учёта уточните в РЭС.
Можно ли подключить TE73 SG-1-3 к системе диспетчеризации предприятия?
В характеристиках указан интерфейс RS-485, по которому счётчик можно связать с локальной системой учёта или диспетчеризации проводной линией. Совместимость протокола с вашим программным обеспечением и порядок подключения уточните у менеджера до покупки. GSM/GPRS-канал при этом может использоваться для передачи данных в систему сетевой организации.
Входят ли трансформаторы тока в комплект?
Нет. В комплект поставки входят сам счётчик со встроенным модемом, паспорт и коробка. Трансформаторы тока подбираются отдельно — по расчётной нагрузке, классу точности и требованиям сетевой организации. SIM-карта для GSM-модема также приобретается отдельно. Если нужна помощь с расчётом узла учёта, обратитесь к проектировщику или электрику.
Как узнать цену TE73 SG-1-3?
На цену влияют тип модема, класс точности и способ включения, а трансформаторы и SIM-карта оплачиваются отдельно. Итоговую стоимость комплекта уточните по телефону или в Telegram — звонки и сообщения принимаем ежедневно с 08:00 до 22:00. Есть гарантия.
