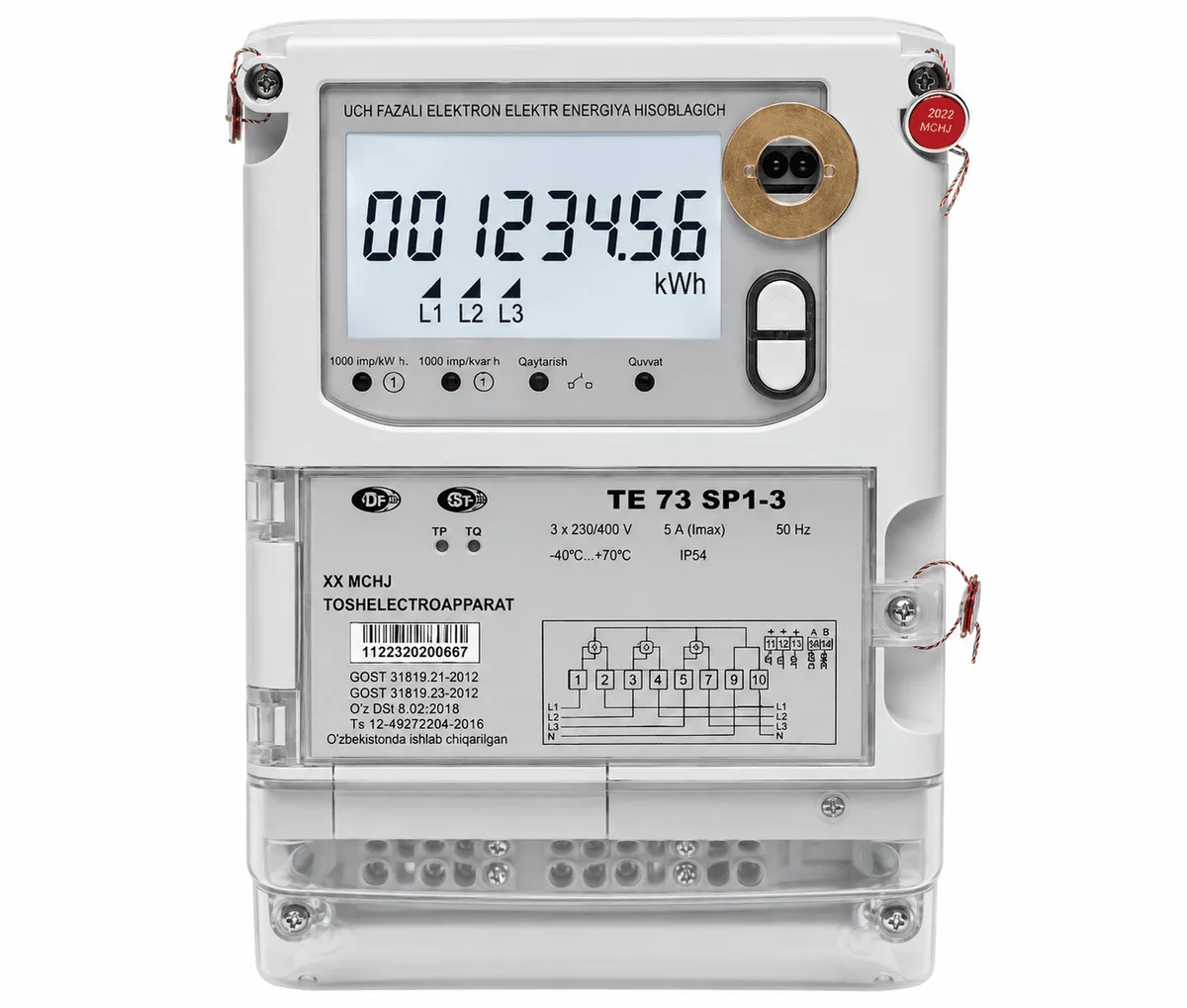

Счётчик электроэнергии TE73 SP-1-3

Счётчик для больших нагрузок

Главное отличие SP-1-3 от модели SP-2-3 — способ включения. Через этот счётчик не проходит весь ток объекта: он подключается к вторичным цепям трансформаторов тока и рассчитан на 5–10 А. Сама нагрузка при этом может быть намного больше 100 А — её предел задают трансформаторы, а не счётчик.

Напряжение остаётся сетевым — 380 В, поэтому трансформаторы напряжения не нужны, в отличие от исполнений серии на 100 В. Чем различаются схемы, подробно объясняет статья о прямом и трансформаторном включении.

Точность класса 0,5

По активной энергии SP-1-3 работает с классом точности 0,5, по реактивной — с классом 1. Чувствительность указана от 0,01, тогда как у модели прямого включения — от 0,04. Для крупного потребителя это ощутимо: при больших объёмах даже небольшая погрешность складывается в заметные киловатт-часы.

Прибор рассчитан на работу от −40 до +70 °C, защищён по IP54 от пыли и брызг, хранит архив 10 лет. Срок службы по данным производителя — 30 лет. Количество тарифов в карточке этой модели не указано — уточните у менеджера, как прибор настраивается под ваш тарифный план.

PLC и RS-485

Встроенный PLC-модем передаёт показания по силовой сети на концентратор, откуда данные попадают в систему АСКУЭ. SIM-карта не нужна. Дополнительно в характеристиках указан интерфейс RS-485 — проводная линия, через которую счётчик можно включить в локальную систему учёта или диспетчеризации предприятия.

Будет ли PLC-сигнал принят на вашем объекте, зависит от оборудования сетевой организации, поэтому заранее уточните это в территориальном предприятии электрических сетей (РЭС). Приборы с тем же каналом связи собраны в разделе счётчики с PLC-модемом.

Съём показаний на месте

Даже при работающем PLC-канале текущие значения можно посмотреть на экране счётчика — это удобно при приёмке узла учёта, плановых проверках и сверке с данными АСКУЭ. Архив на 10 лет позволяет вернуться к показаниям прошлых периодов, если в системе сбора возник пробел.

Где применяют

В списке объектов установки производитель указывает двор, производство, солнечную панель и организацию. Типичные случаи — производственный цех, склад, административное здание, крупное торговое помещение или солнечная станция, где ток в линии превышает возможности счётчиков прямого включения. Для квартиры и обычного частного дома модель не предназначена.

Монтаж через трансформаторы

Счётчик подключают к трём трансформаторам тока со вторичным током 5 А и к фазам сети 380 В. Коэффициент трансформации подбирают по расчётной нагрузке, а схему собирают в шкафу учёта по проекту. Трансформаторы в комплект не входят: в коробке — счётчик со встроенным модемом и паспорт.

Монтаж, проверку полярности и подключение выполняет только квалифицированный электрик. Пломбировку, регистрацию прибора и учёт коэффициента трансформации согласуйте в РЭС. Если сомневаетесь, какая модель серии Ташэлектроаппарат вам подходит, позвоните или напишите в Telegram — поможем с выбором.
