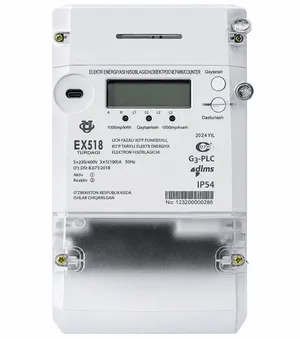

Счётчик электроэнергии EX518 3×57,7/100 В

Чем отличается эта версия

Из трёх модификаций EX518 в нашем каталоге только эта подключается сразу к двум видам измерительных трансформаторов — тока и напряжения: номинальное напряжение 3×57,7/100 В, ток 5(10) А. Ни в бытовую сеть 220 В, ни в сеть 380 В напрямую её не включают — прибор ставят в узел учёта высоковольтного ввода, где первичные величины приведены трансформаторами к стандартным 100 В и 5 А.

Расшифровка маркировки: 57,7 В — напряжение между фазой и нейтралью на выходе трансформатора напряжения (ТН), 100 В — между фазами, «3×» — измеряются все три фазы. 5 А — номинальный вторичный ток трансформатора тока (ТТ), 10 А в скобках — максимальный. Реальные ток и напряжение сети в разы выше, поэтому коэффициенты ТТ и ТН обязательно учитывают при расчёте.

Для каких объектов

Счётчик рассчитан на трёхфазные четырёхпроводные сети с измерительными трансформаторами. В карточке товара указаны производство и организации; по назначению это промышленные предприятия, трансформаторные подстанции, распределительные устройства и крупные коммерческие объекты, где ведётся коммерческий или технический учёт на высокой стороне.

Если ваш ввод — 0,4 кВ с трансформаторами тока, вам нужна другая версия, EX518 на 380 В и 5 А. Чем отличаются схемы на 5 А, 100 А и 100 В, подробно объясняет статья о прямом и трансформаторном включении.

Точность и функции

По данным производителя, модель предлагает:

• класс точности 0,2 по активной и 1 по реактивной энергии
• учёт активной и реактивной энергии
• четыре тарифа для учёта по временным зонам
• архив данных за 12 месяцев
• встроенный GSM/GPRS-модем и интерфейс RS-485
• ЖК-дисплей для просмотра показаний
• корпус IP54 с защитой от пыли и брызг

Подключение через ТТ и ТН

Токовые цепи счётчика подключают к вторичным обмоткам трансформаторов тока, цепи напряжения — к трансформаторам напряжения. Трансформаторы, испытательная коробка и монтажный шкаф в комплект не входят и подбираются по проекту узла учёта. Корпус прибора — 290 × 170 × 85 мм, вес — около 1,45 кг.

Сборку и наладку такого узла выполняет только квалифицированный электрик с опытом работы на высоковольтных объектах; ошибка в фазировке или полярности искажает учёт. Порядок согласования, пломбировки и регистрации узла учёта уточните в территориальном предприятии электрических сетей (РЭС).

Удалённый сбор данных

Встроенный модем отправляет показания по сети GSM/GPRS на сервер или в систему АСКУЭ — это удобно для удалённых подстанций без проводного интернета. Для работы нужны активная SIM-карта (покупается отдельно), покрытие мобильной сети, настройки APN и адрес сервера. Другие модели с мобильным каналом собраны в разделе счётчики с GSM-модемом.

Показания также доступны на дисплее и через порт RS-485. Остальные модификации EX518 в каталоге работают через PLC-модем, а в этой GSM/GPRS-модем уже есть в комплекте. Всю линейку бренда смотрите на странице Elektron Hisoblagich.
