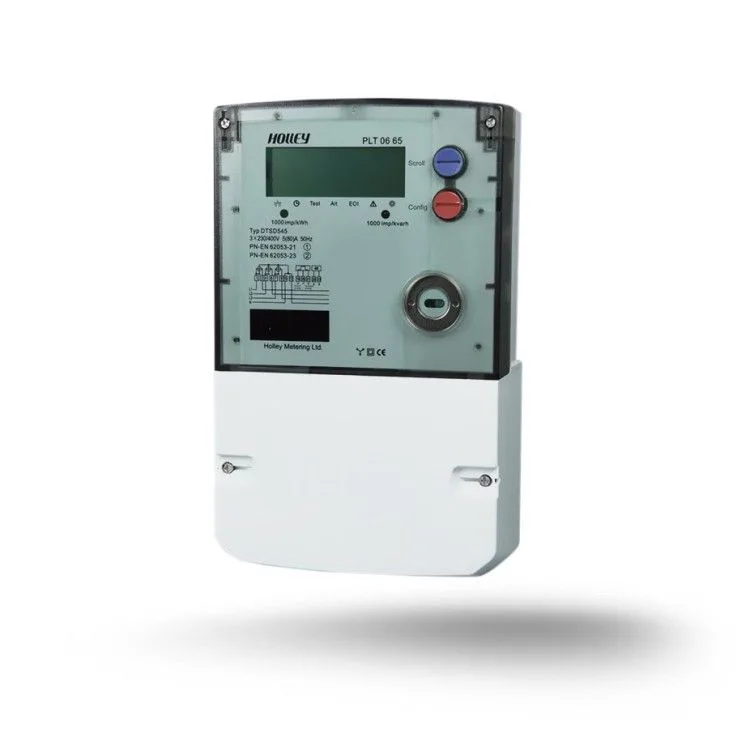

Счётчик электроэнергии DTSD 545

Коротко о DTSD 545

DTSD 545 — трёхфазная модель серии DTS бренда Elektron Hisoblagich. Номинальный ток — 5 А, поэтому счётчик подключается не напрямую к силовым кабелям, а через трансформаторы тока. В модели предусмотрен PLC-модем, и в карточке отмечено подключение передачи данных: показания можно собирать дистанционно по силовой сети.

Страна производства — Китай и Узбекистан. В комплект, кроме самого счётчика и коробки, входят инструкция и гарантийный талон. Остальные технические данные в карточке не раскрыты, поэтому ниже мы честно разделяем подтверждённые факты и то, что нужно уточнить перед покупкой.

Кому подходит

В качестве объектов установки указаны производство и организация. Это предприятия, цеха, офисные и торговые здания с большой нагрузкой, где ток на вводе не позволяет поставить счётчик прямого включения и учёт строят на трансформаторах тока.

Модель особенно уместна там, где показания нужно автоматически собирать в АСКУЭ, а прокладывать отдельные линии связи к щиту неудобно. Сравнить DTSD 545 с другими приборами для трёх фаз можно в разделе трёхфазные счётчики; ближайший по назначению вариант — DTS 541 U на 5 А.

Что уточнить перед заказом

Эти параметры в характеристиках карточки не указаны, поэтому их проверяют по паспорту:

Мы сознательно не заполняем эти пункты по аналогии с соседними моделями: ошибка в напряжении или классе точности может сделать узел учёта непригодным для расчётов.

• номинальное напряжение и схему сети — в описании серии указана 3×220/380 В
• класс точности по активной и реактивной энергии
• количество тарифов — описание серии упоминает многотарифный режим
• учёт обратной энергии, если он нужен вашему объекту
• протокол PLC и совместимость с вашим концентратором
• габариты, способ крепления и степень защиты корпуса

Подключение к узлу учёта

Счётчик на 5 А — часть узла учёта, в который входят три трансформатора тока с одинаковым коэффициентом и, как правило, коммутационные элементы для безопасного обслуживания. Трансформаторы подбирают по расчётной нагрузке и в комплект счётчика они не входят. Коэффициент трансформации обязательно указывают при регистрации прибора, иначе данные в системе не совпадут с реальным потреблением.

Собирает и подключает узел только квалифицированный электрик при снятом напряжении, соблюдая полярность и чередование фаз. Требования к узлу учёта, пломбировку и регистрацию уточните в территориальном предприятии электрических сетей (РЭС).

Сбор данных по PLC

PLC-модем отправляет показания по силовым проводам на концентратор, а тот передаёт их на сервер АСКУЭ. Для PLC не нужны ни SIM-карта, ни отдельный кабель, но обязательно нужны совместимые концентратор, протокол и программное обеспечение. Чем PLC отличается от GSM и что выбрать для вашего объекта, объясняет статья о счётчиках с GSM и PLC-модемом.

Если концентратора в вашей сети нет, обсудите с менеджером альтернативу — модели с GSM/GPRS-модемом, которые передают данные через мобильную сеть.
