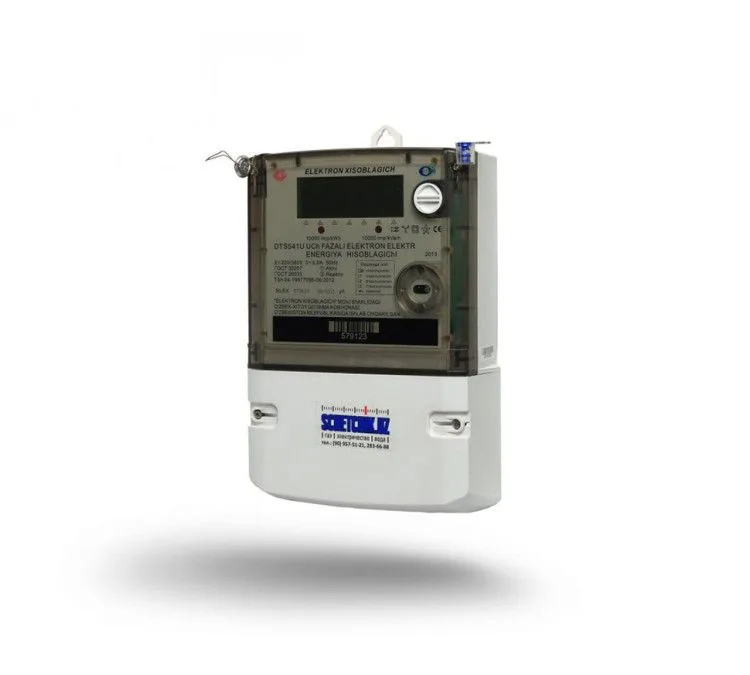

Счётчик электроэнергии DTS 541 U 30(100) А

Что это за счётчик

DTS 541 U в версии 30(100) А — простой трёхфазный счётчик прямого включения от бренда Elektron Hisoblagich. Он работает в сети 3×220/380 В частотой 50 Гц: кабели каждой фазы заходят прямо на его клеммы, трансформаторы тока не нужны. Базовый ток — 30 А, максимальный — 100 А на фазу.

Прибор ведёт учёт активной энергии по одному тарифу с классом точности 1 и соответствует стандартам IEC 62053-21 и TSh 64-19577096-03:2005. Модема и онлайн-подключения у этой версии нет — в отличие от варианта DTS 541 U на 5 А с PLC-модемом. Корпус чёрного цвета, страна производства — Китай.

Где его ставят

По карточке назначение модели — внутренний учёт. Типичные задачи: отдельный учёт трёхфазной линии цеха, склада, насосной или холодильного оборудования, распределение расходов между арендаторами в здании, контроль потребления отдельного участка предприятия. Главное ограничение — не больше 100 А на фазу.

Однотарифная схема удобна там, где важен только общий объём потребления: не нужно программировать зоны суток, а показания разных линий легко сверять между собой. Если же расчёты ведутся по дневному и ночному тарифу, лучше сразу выбрать многотарифную модель.

Если вы выбираете между прямым и трансформаторным подключением, прочитайте статью о прямом и трансформаторном включении: в ней разобрано, когда хватает 100 А, а когда нужны трансформаторы тока.

Особенности модели

Что важно знать о DTS 541 U 30(100) А:

• прямое включение до 100 А на фазу
• один тариф — простой итог без зон суток
• класс точности 1 по активной энергии
• стандарты IEC 62053-21 и TSh 64-19577096-03:2005
• корпус IP20 — только для сухих закрытых щитов
• срок службы — 10 лет, вес — около 1,1 кг
• габариты — 285 × 170 × 80 мм

Монтаж и защита

Степень защиты IP20 означает защиту от касания пальцами, но не от воды и пыли. Поэтому счётчик монтируют только в помещении, в закрытом электрошкафу, где на него не попадёт влага. На улице или в сыром подвале без герметичного шкафа ставить его нельзя.

Через клеммы проходит весь ток нагрузки, поэтому сечение кабелей, номинал вводного автомата и порядок подключения фаз и нейтрали определяет электрик. Трёхфазная сеть опасна для жизни: работы ведёт только квалифицированный электрик при снятом напряжении. Если счётчик будет участвовать в расчётах с энергоснабжающей организацией, пломбировку и регистрацию уточните в территориальном предприятии электрических сетей (РЭС).

Снятие показаний

Поскольку тариф один, на дисплее достаточно смотреть общий накопленный итог в киловатт-часах. Передачи данных у этой версии нет, показания снимаются только вручную. Если нужен дистанционный сбор по силовой сети, присмотритесь к EX518 U на 100 А с PLC-модемом — он тоже включается напрямую. Остальные модели для трёх фаз собраны в разделе трёхфазные счётчики.
