Счётчик электроэнергии EX518 U

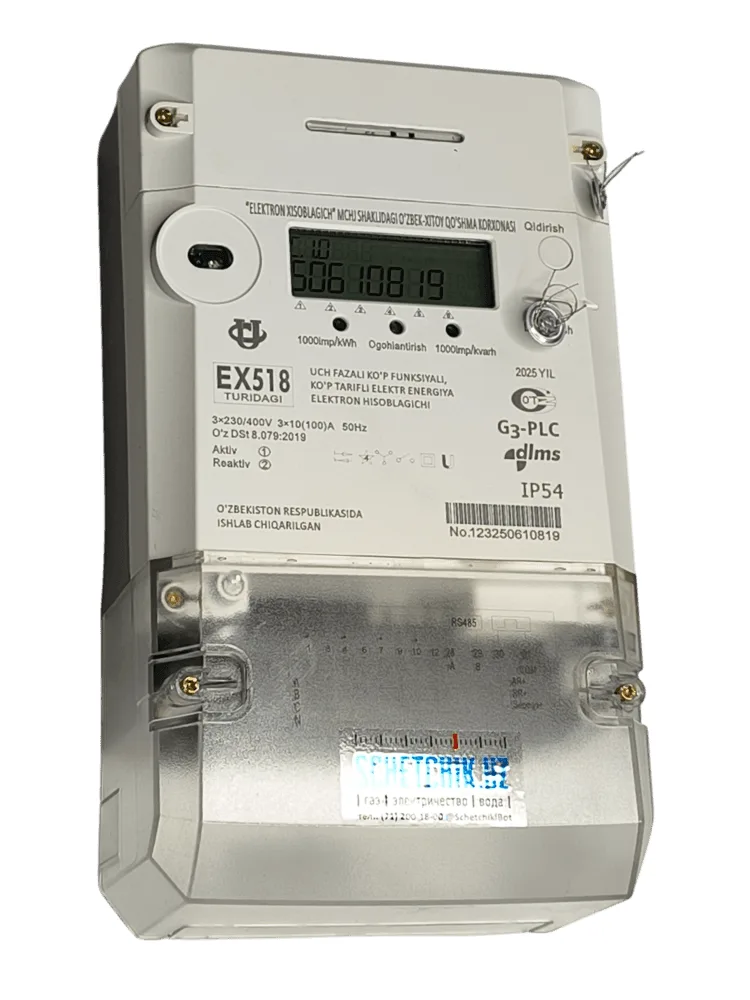

Трёхфазный счётчик электроэнергии EX518 U, 380 В, 100 А, PLC-модем

EX518 U — трёхфазный счётчик прямого включения для сети 380 В с током до 100 А на фазу и встроенным PLC-модемом. Для частного дома с трёхфазным вводом, цеха, организации и солнечной станции.

Фазность3 фазы

Напряжение380 В

Ток100 А

СвязьPLC

Цену и наличие уточняйте по телефону или в Telegram — менеджер отвечает ежедневно с 08:00 до 22:00.

+998 95 015 55 48 Написать в Telegram

Есть гарантия
Доставка по Узбекистану — по договорённости
Ежедневно 08:00–22:00

Арт. KL5702, KL699

Характеристики

Характеристики: EX518 U
Тип	Трёхфазный счётчик электроэнергии
Бренд	Elektron Hisoblagich (EX)
Модель	EX518 U
Артикул	KL5702, KL699
Номинальное напряжение	380 В
Ток	100 А
Включение	Прямое
Связь / модем	PLC-модем
Цвет	белый
Страна	Китай, Узбекистан
Вес (полный)	2100 g
Рабочее напряжение (В)	380 × 400
Комплектация	Изделие, Коробка, Паспорт, Инструкция, Сертификат, Гарантийный талон, Модем (встроенный)
Габариты (Д×Ш×В)	290 × 170 × 85 mm
Тип подключения	2G, RS-485
Объект установки	Двор, Производство, Солнечная панель, Электромобиль, Организация
Степень защиты (IP)	IP54 — защита от пыли, защита от брызг воды
Количество портов	8
Направление учёта	Активная (входящая), Реактивная (исходящая)
Количество тарифов	4
Напряжение питания	380V, 400V
Онлайн-подключение	Есть
Номинальная частота	50 Hz
Рабочая температура	-40 — 70 °C
Точность (активная) %	1
Количество в коробке	6
Срок хранения архива	12 мес.
Чувствительность (от)	0.01
Точность (реактивная) %	2
Размер упаковки (Д×Ш×В)	300 × 180 × 95 mm
Макс. сечение провода (мм)	8
Подключение передачи данных	Да

Главное о модели

EX518 U на 100 А — версия линейки EX518 для прямого включения. Счётчик подключается к трёхфазной четырёхпроводной сети 380–400 В без трансформаторов тока и пропускает через себя до 100 А на каждую фазу. Внутри установлен PLC-модем, так что прибор сразу готов к дистанционному сбору показаний по силовым проводам.

Учёт ведётся по активной энергии с классом точности 1 и по реактивной — с классом 2, доступны четыре тарифа, архив хранится 12 месяцев. Корпус защищён по IP54, рабочая температура — от −40 до +70 °C. Если ток на вводе больше 100 А, понадобится трансформаторная версия — EX518 на 5 А.

Кому подойдёт

В карточке модели среди объектов установки названы двор (частное домовладение), производство и организация, а также солнечные панели и зарядка электромобиля. Типичные сценарии — коттедж или частный дом с трёхфазным вводом, мастерская, небольшой цех, склад, офисное здание, магазин или кафе, где нагрузка на фазу не выходит за 100 А.

Модель выпускает Elektron Hisoblagich — у бренда в каталоге есть и однофазный EX18, и трансформаторные версии EX518. Если сомневаетесь, какая схема и мощность вам нужны, начните с гида как выбрать счётчик электроэнергии.

Почему выбирают EX518 U

Ключевые преимущества версии на 100 А:

прямое включение до 100 А на фазу без внешних трансформаторов
встроенный PLC-модем — SIM-карта в счётчике не нужна
четыре тарифа и архив за 12 месяцев
класс точности 1 (активная) и 2 (реактивная энергия)
IP54 и работа при температуре от −40 до +70 °C
ЖК-дисплей и энергонезависимая память
интерфейс RS-485

Монтаж и подключение

При прямом включении силовые кабели каждой фазы и нейтрали заводятся на клеммы счётчика, и весь ток нагрузки проходит через него. Сечение кабеля и номинал вводного автомата электрик определяет по выделенной мощности объекта; нагрузку свыше 100 А на фазу на этот счётчик подавать нельзя. Сам счётчик не заменяет автомат и не защищает проводку от перегрузки.

Работа в трёхфазной сети опасна для жизни, поэтому монтаж выполняет только квалифицированный электрик при полностью снятом напряжении. Корпус размером 290 × 170 × 85 мм устанавливается в электрощит. Пломбировку, регистрацию и требования к узлу учёта уточните в территориальном предприятии электрических сетей (РЭС).

PLC и дисплей

По PLC счётчик отправляет показания по проводам электросети на совместимый концентратор, а оттуда — в АСКУЭ. Для дистанционного учёта, кроме самого прибора, нужны концентратор, сервер, подходящий протокол и регистрация счётчика в системе. О технологии и других моделях — в разделе счётчики с PLC-модемом.

Если PLC-инфраструктуры на объекте нет и данные нужно передавать через мобильную сеть, рассмотрите трёхфазный счётчик прямого включения со встроенным GSM/GPRS-модемом — например, TE73 SG-2-3 на 380 В и 100 А. Текущие показания по каждому тарифу в любом случае видны на ЖК-дисплее счётчика.

Вопросы о модели

Нужны ли трансформаторы тока для EX518 U на 100 А?

Нет. Это версия прямого включения: кабели каждой фазы подключаются непосредственно к клеммам, и счётчик сам измеряет ток нагрузки до 100 А на фазу. Трансформаторы тока нужны, только если ток на вводе выше 100 А — тогда выбирают EX518 на 5 А. Поменять одну версию на другую без переделки схемы нельзя.

Подойдёт ли EX518 U для частного дома с тремя фазами?

Да, это один из основных сценариев. Счётчик рассчитан на сеть 380 В, выдерживает до 100 А на фазу, имеет корпус IP54 и работает при температуре от −40 до +70 °C, поэтому его можно ставить в щит во дворе. Перед покупкой проверьте выделенную мощность и требования к узлу учёта в территориальном РЭС.

Будет ли EX518 U передавать показания в регионах?

По описанию производителя, модель поддерживает систему АСКУЭ Ташкента. PLC работает только при наличии совместимого концентратора в вашей сети; если в вашем районе показания собирают по мобильной сети, рассмотрите модель со встроенным GSM/GPRS-модемом, например TE73 SG-2-3. До покупки уточните в территориальном РЭС, какая система сбора данных используется на объекте, и сообщите это менеджеру.

Можно ли ставить EX518 U на линию солнечных панелей?

Солнечные панели и зарядка электромобиля перечислены в карточке модели среди объектов установки. Счётчик ведёт учёт активной и реактивной энергии, а вот порядок учёта выработки и выдачи энергии в сеть зависит от схемы станции и правил энергоснабжающей организации. Схему согласуйте в РЭС, а подходящую конфигурацию счётчика уточните у менеджера.

Сколько стоит EX518 U 100 А?

Цена зависит от того, берёте ли вы только счётчик или комплект: с вводным автоматом и шкафом. Чтобы узнать актуальную цену, позвоните или напишите в Telegram — менеджер ежедневно с 08:00 до 22:00 подскажет, какая версия EX518 подходит под ваш ввод. Заказ можно забрать в филиале на Карасарае или Чиланзаре, есть гарантия.
