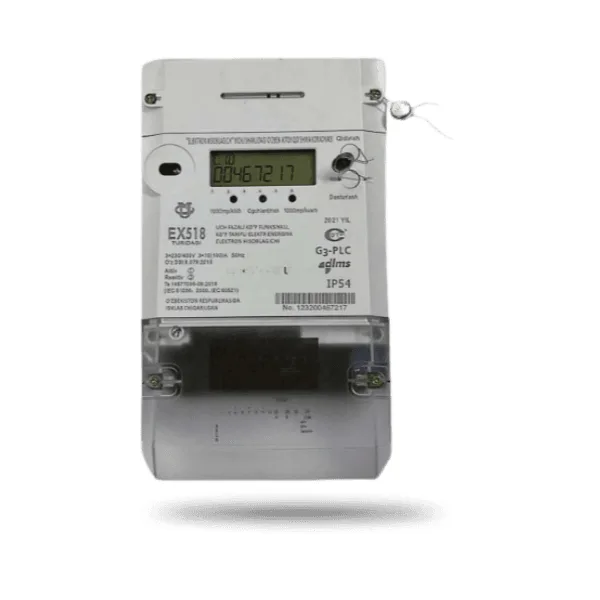

Счётчик электроэнергии EX518 5 А

Отличие от версии на 100 А

По размерам EX518 на 5 А совпадает с EX518 U, но включается совсем иначе. Его токовые цепи рассчитаны на вторичный ток 5 А, поэтому силовые кабели через счётчик не проходят: ток каждой фазы сначала идёт через трансформатор тока, а на прибор поступает уже пропорционально уменьшенный сигнал. Напряжение подаётся обычное — сеть 380–400 В.

Ставить этот прибор вместо EX518 U на 100 А нельзя, и наоборот. Цифра 5 А не значит, что объект может потреблять только 5 ампер: фактический предел определяется коэффициентом установленных трансформаторов тока. Счётчик выпускает Elektron Hisoblagich, страна производства — Китай и Узбекистан.

Где используется

Трансформаторная схема нужна там, где ток на вводе больше, чем выдерживают счётчики прямого включения. В карточке модели среди объектов установки указаны коттедж, двор, производство, организация и солнечные панели. На практике это производственные цеха, административные и торговые здания, склады и крупные частные домовладения с мощным вводом 0,4 кВ.

Если сомневаетесь, какую схему выбрать, прочитайте статью о прямом и трансформаторном включении — в ней разобраны варианты на 5 А и 100 А. Для высоковольтных вводов с трансформаторами напряжения предусмотрена отдельная версия EX518 на 3×57,7/100 В.

Важные характеристики

Что стоит знать об этой модификации:

• сеть 380–400 В, вторичный ток 5 А
• класс точности 1 по активной и 2 по реактивной энергии
• четыре тарифа и архив данных за 12 месяцев
• встроенный PLC-модем и интерфейс RS-485
• питание от сети и встроенной батареи
• IP54 и рабочая температура от −40 до +70 °C

Подключение через ТТ

Для каждой фазы нужен свой трансформатор тока, все три — с одинаковым коэффициентом, например 100/5, 200/5 или 400/5 А; конкретное значение берётся из проекта. Трансформаторы в комплект счётчика не входят. Их коэффициент вносят в настройки счётчика или системы АСКУЭ, чтобы показания пересчитывались в реальные киловатт-часы.

Схема трансформаторного учёта сложнее прямой: важно соблюсти фазировку и полярность токовых цепей, иначе счётчик будет считать неверно. Поэтому монтаж выполняет только квалифицированный электрик при снятом напряжении. Пломбировку счётчика и трансформаторов, регистрацию узла учёта и требования к нему уточните в территориальном предприятии электрических сетей (РЭС).

Сбор показаний

Встроенный PLC-модем передаёт данные по силовой сети на совместимый концентратор, откуда они попадают в АСКУЭ; SIM-карта внутри счётчика не нужна. Для работы системы также понадобятся сервер, программа и регистрация счётчика с указанием коэффициента трансформации. Похожие модели собраны в разделе счётчики с PLC-модемом.

Если на объекте нет PLC-концентратора и данные нужно передавать через мобильную сеть, рассмотрите трёхфазный счётчик трансформаторного включения со встроенным GSM/GPRS-модемом — например, TE73 SG-1-3 на 380 В и 5–10 А. При ручном съёме показаний с дисплея учитывайте: если коэффициент ТТ не запрограммирован в приборе, число на экране умножают на него.
