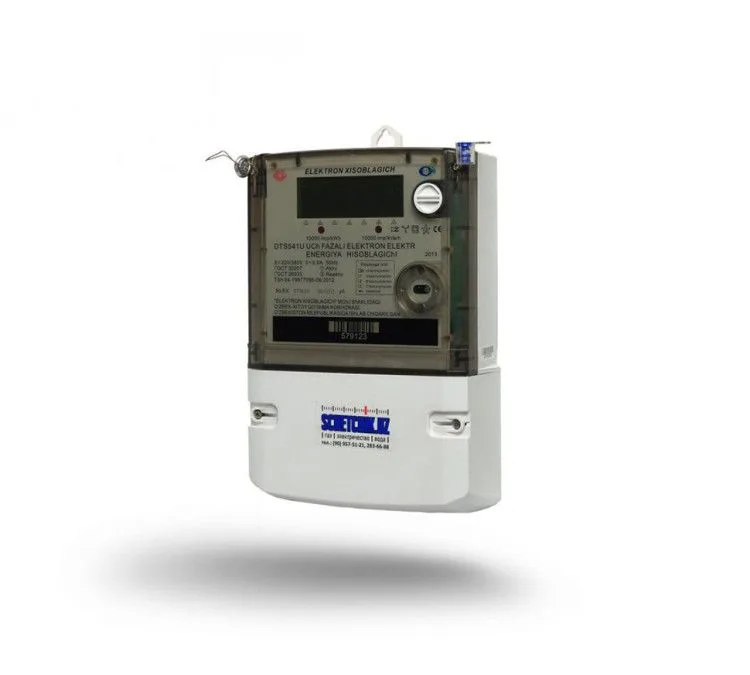

Счётчик электроэнергии DTS 541 U 5 А

Отличие от версии 30(100) А

Под обозначением DTS 541 U в каталоге два разных прибора. Версия 30(100) А включается напрямую и не передаёт данные, а эта модификация рассчитана на вторичный ток 5 А, то есть работает только в паре с трансформаторами тока, и оснащена PLC-модемом. В карточке для неё отмечено подключение передачи данных, страна производства — Узбекистан.

Как и вся серия DTS, модель относится к бренду Elektron Hisoblagich и предназначена для трёхфазной сети 380 В. Перепутать версии при заказе опасно: прибор на 5 А нельзя включить в силовую линию напрямую, а версию на 100 А — подключить к трансформаторам.

Для каких объектов

В карточке указаны два типа объектов: производство и организация. Это цеха, мастерские с мощным оборудованием, административные здания, торговые центры, склады — объекты, где ток на вводе превышает 100 А на фазу и учёт ведётся через измерительные трансформаторы.

Если вы не уверены, нужна ли вашему объекту трансформаторная схема, прочитайте статью о прямом и трансформаторном включении, а точный ответ даст проект электроснабжения.

Что известно и что уточнить

По данным карточки подтверждено следующее:

Класс точности, количество тарифов, архив, степень защиты, рабочая температура и габариты в характеристиках не указаны. Перед заказом уточните их у менеджера по паспорту конкретной партии — от этих параметров зависит, подойдёт ли счётчик для вашего узла учёта.

• трёхфазный счётчик для сети 380 В
• номинальный ток 5 А, трансформаторное включение
• PLC-модем, подключение передачи данных — да
• объекты — производство и организации
• в комплекте — счётчик, коробка и паспорт

Схема с трансформаторами тока

Силовой кабель каждой фазы проходит через свой трансформатор тока, а к счётчику идут только тонкие вторичные цепи с током до 5 А. Цепи напряжения подключаются к сети 380 В. Коэффициент трансформаторов, например 150/5 или 300/5, выбирают по нагрузке, и он должен быть одинаковым на всех фазах — иначе учёт будет искажён.

Трансформаторы в комплект не входят. Сборку узла учёта выполняет только квалифицированный электрик при снятом напряжении: размыкание вторичной цепи работающего трансформатора тока опасно. Пломбировку, регистрацию и требования к узлу уточните в территориальном предприятии электрических сетей (РЭС).

Передача данных по PLC

PLC-модем передаёт показания по проводам той же электросети, к которой подключён счётчик. Данные принимает концентратор, установленный в сети, и пересылает их на сервер АСКУЭ. SIM-карта и отдельные линии связи не требуются, но без совместимого концентратора и программного обеспечения дистанционный сбор работать не будет. Модели с таким каналом собраны в разделе счётчики с PLC-модемом.

На качество PLC-связи влияют состояние сети и помехи от мощного оборудования. Поэтому после монтажа стоит убедиться, что концентратор видит счётчик, а показания в системе совпадают с фактическими.
